| Полная мощность, кВА | 400 |
| Активная мощность, кВт | 400 |
| Количество силовых модулей | 4 |
Конфигурация:
Монтаж ИБП и ПНР
При покупке оборудования бесперебойного и гарантированного электроснабжения необходимо учесть, что корректная работа данного оборудования требует проведения монтажных и пусконаладочных работ. Специалисты нашей компании выполняют весь комплекс процедур, начиная от осмотра объекта на предмет возможности установки оборудования, проведения работ по монтажу оборудования, и заканчивая первым запуском и проведением обучения обслуживающего персонала.
Гарантия на оборудование и работы
Все поставляемое оборудование сертифицировано и имеет официальную гарантию производителя от 1 до 3 лет в зависимости от модельного ряда. Так же возможно продление гарантийного периода до 60 месяцев.
Гарантия распространятся так же на проводимые специалистами нашей компании монтажные и пусконаладочные работы.
Гарантия распространятся так же на проводимые специалистами нашей компании монтажные и пусконаладочные работы.
Сервис и ТО ИБП
Сервисное и техническое обслуживания необходимо для увеличения срока эксплуатации оборудования, а так же для выявления неисправностей и своевременного их устранения. При заключении сервисного контракта мы учитываем все пожелания заказчика касательно времени реагирования на возникшую неисправность и частоты проведения технического обслуживания.
Доставка оборудования
Логистический департамент нашей компании организует доставку оборудорвания в любую точку России. При необходимости, мы готовы предоставить услуги по разгрузке, заносу и установке оборудования на место непосредственной эксплуатации.
Фотографии с объектов

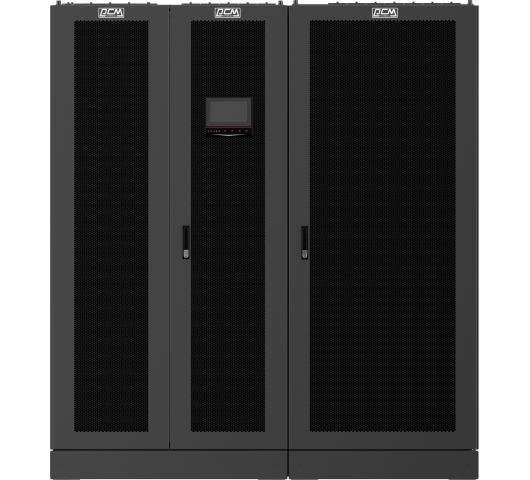

VGD-II-1000M33HP-100
ИБП серии VGD-II-400-1200M33HP-100 относятся к модели модульных ИБП в трехфазной серии POWERCOM и представляют собой современные трехфазные системы бесперебойного питания с двойным преобразованием энергии. Полное управление на основе высокопроизводительного цифрового процессора обеспечивает высокую стабильность электропитания и надежность работы. Все модели поддерживают подключение внешних аккумуляторных батарей, что в сочетании с мощным встроенным зарядным устройством позволяет обеспечить большое время автономной работы. Возможно параллельное подключение до 8 устройств, в том числе с общим батарейным массивом. Серия VGD-II-400-1200M33HP-100 отличается гибкостью конфигураций готовых решений мощностью до 1200 кВА и обладает единичным коэффициентом мощности. Модель базируется на одном типе силовых модулей – VGD-II-100PM мощностью 100 кВА. Модульная конструкция позволяет минимизировать время ремонта и восстановления, а резервирование на уровне модулей, стоек и параллельных систем повышает уровень отказоустойчивости. Готовые решения обладают единичным коэффициентом мощности и КПД до 96%, также в них реализована функция мониторинга и аудита входной сети - ИБП осуществляет мониторинг параметров на входе, и если в течение определенного времени параметры входного напряжения в норме, то ИБП может перейти в режим высокой эффективности, повысив КПД до 99%. Эти характеристики позволяют снизить совокупную стоимость владения за счет уменьшения тепловых потерь и увеличения плотности мощности на единицу занимаемой площади. Вместо дискретных компонентов в выпрямителе и инверторе ИБП VGD-II-400-1200M33HP33-100 используются IGBT-транзисторы и их сборка (six-pack), которая обеспечивает чрезвычайно высокую компактность и надежность устройства в сочетании с высоким КПД. Объединение всех компонентов в одной конструкции исключает дисбаланс технических характеристик компонентов, уменьшает число точек отказа и повышает надежность. Несколько вентиляторов обеспечивают поток воздуха по общему каналу. Если один из вентиляторов выйдет из строя, силовой модуль продолжит свою работу без сбоя в штатном режиме. Во всех трехфазных ИБП POWERCOM имеется функция самотестирования, которая позволяет проводить испытания ИБП без реальной нагрузки. Функция «плавного старта» в ИБП обеспечивает ступенчатый наброс нагрузки на сеть или ДГУ, что позволяет оптимизировать максимальную мощность генератора и не переплачивать за избыточные мощности. Управление ИБП осуществляется с помощью современного большого сенсорного жидкокристаллического дисплея, имеется возможность управления и мониторинга по локальной сети, по интерфейсам RS-232/485, «сухие» контакты, а также установки внутренней или внешней SNMP-карты и организации полноценного мониторинга.
Арт. VGD-II-1000M33HP-100
| Полная мощность, кВА | 1000 |
| Активная мощность, кВт | 1000 |
| Количество силовых модулей | 10 |
| Тип подключения |
Двойной ввод 3 Фазы + Нейтраль + Заземление (3Ph + N + PE) |
| Номинальное напряжение, В | 220/380 (по умолчанию), 230/400, 240/415 (настраивается) |
| Диапазон входного напряжения |
Полная нагрузка: 323 до 485 Вольт (Фаза - Фаза); 176 до 280 Вольт (Фаза - Нейтраль) Частичная нагрузка: 138 до 485 Вольт (Фаза - Фаза); 80 до 280 Вольт (Фаза - Нейтраль) Линейная зависимость: уменьшение допустимой величины подключаемой нагрузки при уменьшении величины входного напряжения |
| Частота и диапазон, Гц. | 50 / 60 Гц (автоопределение) От 40 Гц до 70 Гц |
| Входной коэффициент мощности | Не менее 0,99 |
| КНИ входного тока, % | <3% (Линейная нагрузка) |
| Тип подключения | 3 Фазы + Нейтраль + Заземление (3Ph + N + PE) |
| Напряжение, В | 220/380 (по умолчанию), 230/400, 240/415 (настраивается) |
| Частота, Гц | 50 (по умолчанию) / 60 Гц (настраивается) (± 0,2% при работе от АКБ) |
| Выходной коэффициент мощности | 1 |
| Перегрузочная способность инвертора |
До 105% - без ограничения От 105% до 110% - 60 мин От 110% до 125% - 10 мин От 125% до 150% - 1 мин От 150% - 200 мс |
| Перегрузочная способность байпаса |
До 130% - без ограничения От 131% до 150% - 5 мин От 151% до 200% - 1с От 201% до 300% - 100 мс Свыше 300% - мгновенное отключение нагрузки |
| Тип АКБ | VRLA, LFP |
| Номинальное напряжение, В | 480 VDC (возможны конфигурации 360 - 552 VDC) Трехпроводное подключение со средней точкой |
| Комплект встроенных АКБ | 40 шт. (возможны конфигурации 30 - 46 шт.) |
| Максимальный ток заряда при 100% нагрузке, А | 900 A |
| Метод заряда | Плавающий заряд / Ускоренный заряд |
| Время заряда, около | До 10 часов (в зависимости от емкости АКБ) |
| Габариты ШхГхВ, мм | 1800*1000*2000 |
| Масса, кг | 650 |
| Уровень шума при полной нагрузке, дБА | Менее 70 дБ |
| Степень защиты | IP20 |
| Цвет корпуса | Черный, RAL9005 |
| Доступ для обслуживания | Фронтальный |
| Диапазон рабочих температур | От 18 °С до 25 °С |
| Стандартная комплектация | 7'' сенсорный |
| Удаленные коммуникационные порты |
Стандартно: Сухие контакты / RS485/ Слот для SNMP Опционально: конвертер RS232 в RS485 / SNMP-адаптер (внутреннего/внешнего исполнения) |
СТЕПЕНЬ ЗАЩИТЫ
- Защита от перегрузки и короткого замыкания – входной/выходной автомат и автоматическое выключение для защиты электронных схем для ИБП мощностью до 300 кВА и 1000-1200 кВА. В других моделях выключатели нагрузки
- Повышенное / пониженное напряжение электросети – стабилизация с двойным преобразованием
- Пропадание напряжения электросети – работа от внешних аккумуляторных батарей, в том числе от общего батарейного массива для нескольких ИБП
- Искажение формы синусоидального входного напряжения - нагрузка всегда питается от работающего инвертора
- Отклонение частоты – стабилизация с двойным преобразованием
- Переходные процессы в электросети
- Возможен 100% перекос фаз
СФЕРА ПРИМЕНЕНИЯ
ИБП серии VGD-II-400-1200M33HP-100 обеспечивают отличную защиту серверов, сетевого и телекоммуникационного оборудования, медицинских приборов и других потребителей, требующих качественного электропитания. Широко применяются в государственных и коммерческих секторах, финансах, сетевых службах, на железных дорогах и т.д.
ОСОБЕННОСТИ ИБП
- Горячая замена силовых модулей, модуля байпаса и дублированных плат управления
- Передовой IGBT-выпрямитель, обеспечивающий минимальное искажение входного тока и «плавный старт для снижения мощности резервного источника питания (ДГУ);
- Корпус с разделением воздушных потоков для охлаждения плат и силовых ключей для надежной работы в зоне больших нагрузок;
- Интеллектуальное управления скоростью вентиляторов для повышения их срока службы;
- Работа со свинцово-кислотными (VRLA) и литиевыми аккумуляторами (LFP), большой регулируемый зарядный ток;
- Возможность параллельной работы до 8-и устройств;
- «Черный ящик» - осциллографирование токов и напряжений для упрощения анализа отказов;
- Высокая эффективность - КПД до 99% при работе в ECO режиме;
- Единичный коэффициент мощности на все модели;
- Широкий диапазон входных напряжений от 324 до 485 В от номинала без перехода на питание от внутренних батарей;
- Панель управления с цветным 7” русифицированным сенсорным дисплеем и светодиодными индикаторами для эффективного мониторинга ИБП. Кнопки управления, позволяющие сохранить управление ИБП даже при отказе дисплея;
- Встроенный ручной и автоматический байпас;
- Режим «сна» силовых модулей для сохранения высокого КПД при низкой загрузке ИБП. Автоматическая ротация «спящих» модулей для выравнивания наработки;
- Синхронизация без распределения мощности для работы в системах с 2N резервированием;
- Функция холодного старта;
- Подвод кабелей спереди;
